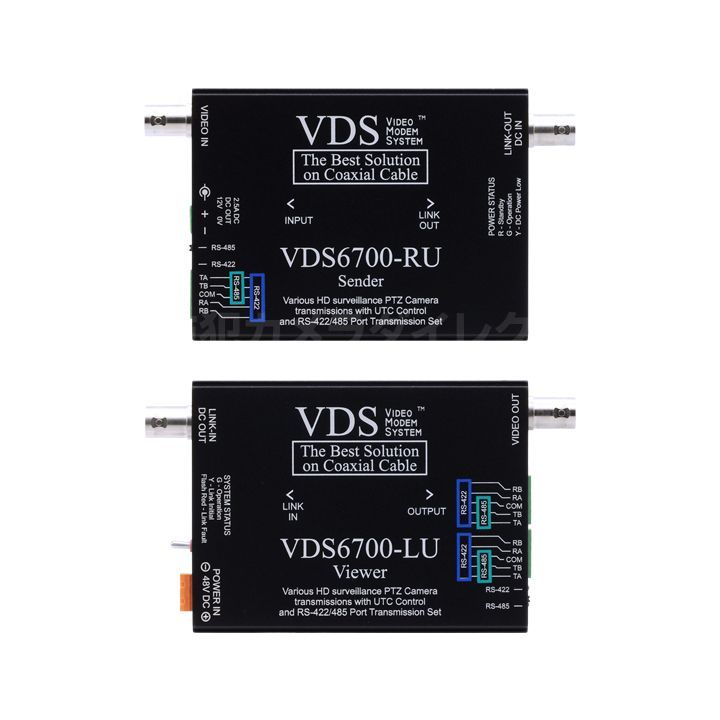

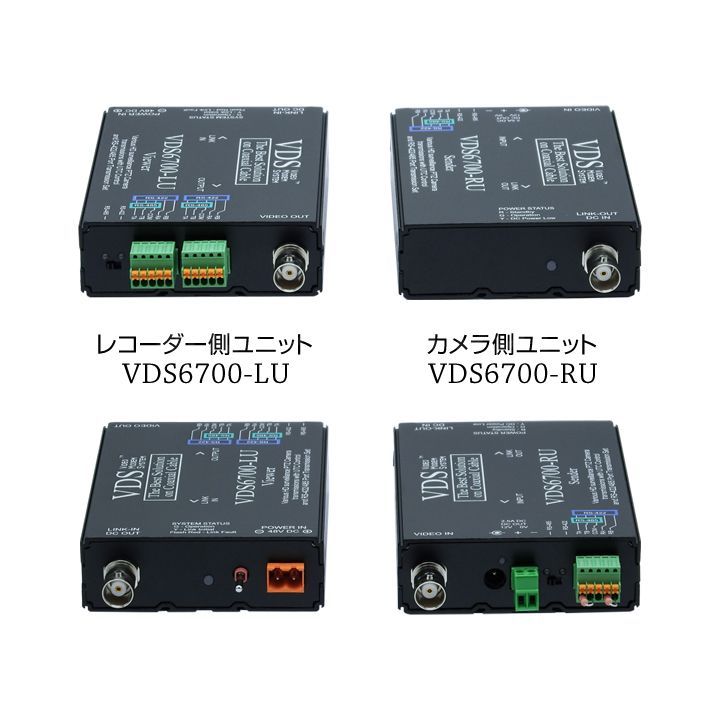

セキュテック VDS6700 AHD|TVI|CVI|CVBS対応 映像 電源 制御信号 重畳ワンケーブル伝送送受信機 RS-422|RS-485 通信対応

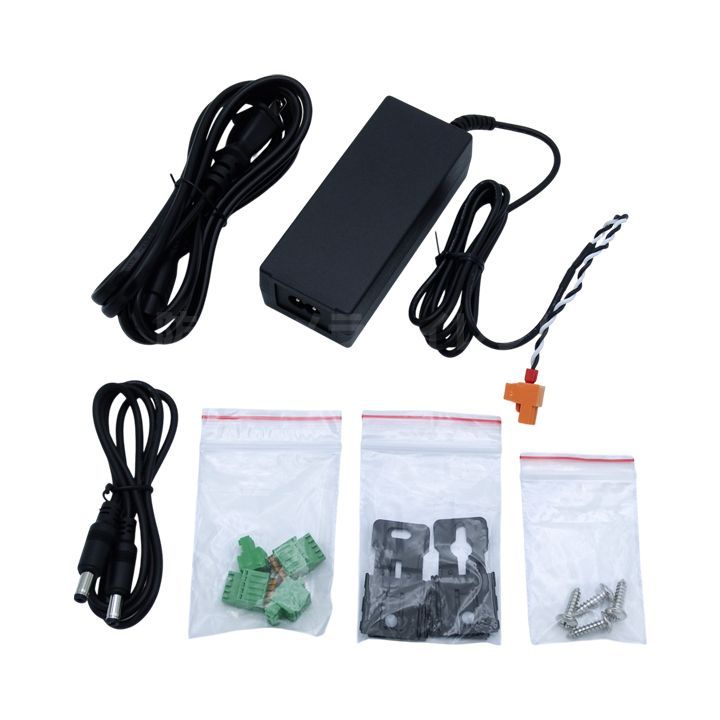

■ 同軸ケーブル１本だけで、映像信号と電源、制御信号を伝送 AHD信号（4MP/2MP） と HD-TVI信号/HD-CVI信号（2MP）、CVBS信号 に対応。 UTC にも対応し、制御信号（RS-422/RS-485 通信）も伝送するので、端末（カメラ）との通信が可能です。 5C-FB、5C-2Vの同軸ケーブルを使用することができますので、既設配線をそのまま利用してカメラの入れ替えが可能です。 ※同軸ケーブル 3C-2V は使用できません。 ■ 最大500mの伝送距離 5C-FBケーブルを使用すると、最大500mの長距離配線が可能です。 ■ 高消費電力カメラにも対応 最大DC12V/3.0Aの電源供給を行うことができます。 消費電流が高めの赤外線暗視カメラ等にも使用可能です。 また電源を別途接続する必要がありませんので、カメラ側で電源が確保できない場所などにも最適です。 ※使用するケーブルによって伝送距離や供給可能電力が変化します。 ■ サージプロテクタ内蔵 長距離配線した同軸ケーブル端子（リンク）側にサージプロテクタを内蔵しているので、雷サージから本製品を保護します。 ※サージプロテクターは雷サージに対し100％機器を保護するものではありません。 ■ 固定金具付属 平置きまたは縦置きの両方に対応しており、設置場所の状況に応じて固定することができます。 また、電源アダプターも固定金具が付属しているため壁面へ取りつけることができます。 ※ご使用上の注意 ・屋内仕様のため、屋外カメラ接続時など屋外に設置する場合には本製品の保護を行って下さい。 ・ご使用になるケーブルの品質などによって、伝送距離や供給可能電力が変化する場合があります。 ・ワンケーブル仕様カメラにはご使用になれません。 距離別 電源伝送性能 目安　（ 5C-FB 使用時 ) 149m まで DC12V 3.0A （最大） 150m～249m DC12V 2.5A （最大） 250m～500m DC12V 1.0A （最大） ------------------------------------------------------ ■製品仕様 VDS6700-RU　Sender（カメラ側ユニット） ------------------------------------------------------ カメラ映像入力端子　　BNCJ ×1 カメラ電源出力端子　　DCJ （内径： φ 2.1mm） / 端子台 ×1 DC12V リンク端子　　　　　　BNCJ ×1 電源　　　　　　　　DC48V　※リンクケーブルより供給 外形寸法　　　　　　約 25（高）×75（幅）×100（奥）mm 重量　　　　　　　　約 200g 動作環境　　　　　　-10℃ ～+45℃ （湿度： 20% ～ 90%） VDS6700-LU　Viewer（レコーダー側ユニット） ------------------------------------------------------ 映像信号出力端子　　BNCJ ×1 電源入力端子　　　　端子台 ×1　（付属電源入力用） リンク端子　　　　　BNCJ ×1 電源　　　　　　　　DC48V 1.36A　（付属電源アダプター） 外形寸法　　　　　　約 25（高）×75（幅）×100（奥）mm 重量　　　　　　　　約 180g 動作環境　　　　　　-10℃ ～+40℃ （湿度： 20% ～ 90%） ------------------------------------------------------ 設置場所　　　　　　屋内 映像チャンネル　　　1ch　UTC通信可 / シリアル通信可 　　　　　　　　　　（製品により相性のため通信不可の場合あり） 映像入力信号　　　　AHD：　4MP / 2MP 　　　　　　　　　　HD-TVI / HD-CVI ：　2MP 　　　　　　　　　　CVBS データ通信　　　　　RS-422 / RS-485 （スイッチ切替）　　ボーレート： 600～64000bps リンク間ケーブル　　　5C-2V： 最大 300m リンク間 伝送距離　　5C-FB： 最大 500m 　　　　　　　　　　※3C-2V使用不可　※カメラ～RU間は最大 2m まで サージプロテクタ　　　GDT （ガス放電管）・ TVSダイオード　BNC端子側 両端内蔵 消費電力　　　　　　約 6W （RU＋LU 動作時）　※接続するカメラの仕様により増加 付属品　　　　　　　オリジナル取扱説明書（保証書）×1 　　　　　　　　　　DC48V 電源アダプター・アダプター用ケーブル ×各1 　　　　　　　　　　カメラ電源ケーブル ×1 （長さ85cm 両端DCプラグ） 　　　　　　　　　　RS-422/485ポート接続端子 ×3 （内、LU側抵抗付） 　　　　　　　　　　RU側 電源ポート接続端子 ×1 　　　　　　　　　　RU・LU 固定金具・ビス ×各4 保証期間　　　　　　1年
